Informació tècnica:
1 fibres d'entrada i 8 de sortida amb una relació de divisió uniforme, SC/UPC, fibra de 2,0mm o 3,0mm de diàmetre
Els divisors FOCC PLC (Circuit Planar Lightwave) són divisors de mode únic amb una proporció de divisió uniforme d'una fibra d'entrada a diverses fibres de sortida. Es basa en la tecnologia de circuits d'ona de llum plana i proporciona una solució de distribució de llum de baix cost amb un factor de forma petit i alta fiabilitat. FOCC Photonics ofereix diversos divisors PLC 1 × N i 2 × N, inclosos els divisors PLC de fibra de 1 × 2 a 1 × 64 i 2 × 2 a 2 × 64 ABS Box. Tots tenen un rendiment òptic superior, una alta estabilitat i una alta fiabilitat per complir amb diversos requisits d'aplicació.
El Splitter PLC Box ABS 1x8 amb estructura compacta i petit volum, es col·loca fàcilment al cos de la caixa, com ara caixa de transferència de cables, cablejat al passadís, caixa de distribució o tancament de juntes amb algun espai reservat.
El divisor PLC de fibra FOCC 1 × 8 amb paquet de caixa de plàstic ABS admet fibra G.657A, fibra d'entrada i sortida de 90{0μm, 2,0 mm, 3,0 mm i connectors SC, LC, FC i ST per triar.
|
Característiques: ● Tipus de configuració: 1×8, connector SC/UPC; |
Aplicació: ● Xarxes PON |

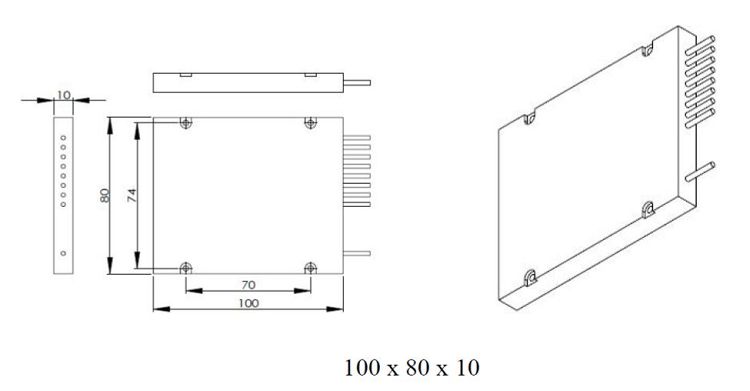

Dimensió mecànica (mm):
Introducció:
● Divisió 1x2, 1x4, 1x8, 1x16, 1x32, 1x64
● Divisió 2x2, 2x4, 2x8, 2x16, 2x32, 2x64
● Sense connector
● Revestiment de fibra exterior de caixes de 2 mm i fins a 3 mm
● Tipus caixa ABS o caixa metàl·lica interior / tipus casset mòdul
● Opcions de connector SC/UPC, SC/APC, LC/UPC, LC/APC, FC/UPC, FC/APC, ST/UPC
● Configuracions i combinacions de connectors personalitzades
Detalls de l'avantatge del producte:
(1) Alta estabilitat ambiental
● Baixa pèrdua d'inserció, baixa pèrdua depenent de la polarització, baixa reflexió posterior i bona uniformitat;
(2) Xips d'excel·lent qualitat
● La pèrdua de llum no és sensible a la longitud d'ona i pot satisfer les necessitats de transmissió de diferents longituds d'ona;
(3) Estructura compacta
● Mida petita, es pot instal·lar directament en una varietat de caixes de transferència i només ocupa poc espai;
(4) Embalatge exquisit
● El disseny i l'embalatge són exquisits per garantir que el producte estigui en bones condicions.
Especificació:
Taula 1: divisor PLC 1×N
| Longitud de la fibra | 1m o longitud personalitzada | |||||
| Tipus de connector | Personalitzat especificat | |||||
| Tipus de fibra òptica | Fibra Corning SMF-28e, G657A1 o personalitzada | |||||
| Directivitat (dB) mín * | 55 | |||||
| Pèrdua de retorn (dB) min * | 55 (50) | |||||
| Gestió de potència (mW) | 300 | |||||
| Longitud d'ona de funcionament (nm) | 1260 ~ 1650 | |||||
| Temperatura de funcionament (graus) | -40~ +85 | |||||
| Temperatura d'emmagatzematge (graus) | -40~ +85 | |||||
| Configuració del port | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 |
| Pèrdua d'inserció (dB) Típica | 3.6 | 7.1 | 10.2 | 13.5 | 16.5 | 20.5 |
| Pèrdua d'inserció (dB) Màx | 4.0 | 7.3 | 10.5 | 13.7 | 16.9 | 21.0 |
| Uniformitat de pèrdua (dB) | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2 |
| PDL (dB) | 0.2 | 0.2 | 0.2 | 0.25 | 0.3 | 0.35 |
| Pèrdua depenent de la longitud d'ona (dB) | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 |
| Temp. Pèrdua dependent (-40~85 ) (dB) | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 |
| Configuració del port | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Pèrdua d'inserció (dB) Típica | 3.8 | 7.4 | 10.8 | 14.2 | 17 | 21 |
| Pèrdua d'inserció (dB) Màx | 4.2 | 7.8 | 11.2 | 14.6 | 17.5 | 21.5 |
| Uniformitat de pèrdua (dB) | 1 | 1.4 | 1.5 | 2 | 2.5 | 2.5 |
| PDL (dB) | 0.2 | 0.2 | 0.4 | 0.4 | 0.4 | 0.5 |
| Pèrdua depenent de la longitud d'ona (dB) | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 1 |
| Temp. Pèrdua de dependència (-40~+85 grau) | 0.5 | 0.5 | 0.5 | 0.8 | 0.8 | 1 |
