Mòdul de bucle de fibra monomode 12fibres LSZH 9/125
Amb el desenvolupament del 5G, les connexions entre centres de dades, la detecció de fibra i la nova tecnologia de fibra, la transferència de xarxes de capacitat ultra gran, velocitat ultra alta i distància de transferència ultra llarga seran factors essencials per al 5G. MPO/MTP serà el paper principal.
Subministrem cables de connexió de fibra òptica MTP i MPO OM4. Aquests estan disponibles en configuracions femella a femella o mascle a mascle i mascle a femella. La versió masculina té pins MTP. Disponible en configuracions de matriu de fibra ,8,12 i 24. Utilitzem connectors de fibra òptica USConec MTP per a totes les nostres terminacions MTP i MPO perquè s'aconsegueixi el màxim rendiment. Hi ha moltes opcions i combinacions addicionals disponibles. Tots els cables de fibra òptica múltiple són personalitzables. El connector MTP Elite és un connector polit en angle MTP per reduir la reflexió posterior i minimitzar la pèrdua d'inserció del connector de fibra. L'elecció del tipus de jaqueta és jaqueta rodona de 3 mm o cable de cinta amb jaqueta plana o cables mtp de cinta nua. També les jaquetes estan disponibles en jaquetes amb classificació plenum o contrapunt. Els cables de fibra MTP/MPO més utilitzats són els cables troncals MTP/MPO i els cables d'arnès MTP/MPO.
DESCRIPCIÓ DEL PRODUCTE
El connector femella de 12 fibra MTP Push Pull Tab amb baixa pèrdua d'inserció, una alternativa rendible a la terminació de camp que consumeix molt de temps, està dissenyat per a pegats de fibra d'alta densitat en centres de dades que necessiten estalvi d'espai i redueixen problemes de gestió de cables. Els connectors MTP compleixen totalment els estàndards MPO, aconseguint nivells de rendiment més elevats en comparació amb els connectors MPO genèrics.
Disposa de mode únic / multimode OM3 / multimode OM4.
Tipus B, Elit, Plenum (OFNP), Groc
{{0}}.35dB de pèrdua d'inserció 3,0 mm, adequat per a 40G LR4 PSM, 40G QSFP PLR4 connexió directa i centre de dades d'alta densitat.
El cable troncal MTP està dissenyat per a la connexió directa òptica 40G QSFP+ PLR4 i aplicacions de centre de dades d'alta densitat; Els connectors FOCC MTP compleixen totalment els estàndards MPO
Cable troncal MTP femella a MTP OS2 9/125
El canal de fibra únic s'utilitza per a la connexió final per complir amb l'Ethernet 40G/100G, i el suport d'aplicacions d'ample de banda elevat és l'espai físic mínim.
Solucions d'alta densitat, amb un fort disseny de producte MPO/MTP i capacitat de procés, podem oferir als clients diversos productes i solucions personalitzades.
Tots els cables es posen a prova estrictament abans de sortir de la fàbrica per assegurar-se que la cara final no estigui infectada. La pèrdua d'inserció i la pèrdua de retorn s'ajusten a les normes internacionals de telecomunicacions
Informació tècnica
Connector A | MTP femella (sense pins) | Connector B | MTP femella (sense pins) |
Mode de fibra | OS2 9/125 μm SM | Longitud d'ona | 1310/1550 nm |
Tipus polonès | APC a APC | Mini radi de curvatura | 10 mm |
Pèrdua d'inserció | {{0}},35 dB màxim (0,15 dB típic) | Pèrdua de retorn | Superior o igual a 60 dB |
Jaqueta OD | 3.0mm | Jaqueta de cable | Ple (OFNP) |
Càrrega de tracció d'instal·lació | 100 N | Càrrega de tracció a llarg termini | 50 N |
Temperatura d'emmagatzematge | -40 grau a +85 grau | Temperatura de funcionament | -10 grau a +70 grau |
FÍSIQUES
| Color de la jaqueta de cable | groc |
| Color del connector | verd; Negre |
| Material de la jaqueta del cable | PVC |
| Classificació de la jaqueta de cable | OFNP |
| Diàmetre del revestiment (micres) | 125 |
| Diàmetre del nucli (micres) | 9 |
| Nombre de fibres | 12 |
| Longitud del cable (m) | 7.01 |
| Radi de curvatura mínim | 20MM (dinàmic); 10 mm (estàtic) |
| Dimensions d'enviament (hwd/cm) | 1.27 x 17.78 x 22.86 |
| Pes d'enviament (kg) | 0.14 |
AMBIENTAL
| Interval de temperatura de funcionament | -4 a 140 graus F (-20 a 60 graus) |
| Interval de temperatura d'emmagatzematge | -4 a 140 graus F (-20 a 60 graus) |
| Interval d'humitat de funcionament | 5% a 85% HR, sense condensació |
| Interval d'humitat d'emmagatzematge | 35% a 65% HR, sense condensació |
COMUNICACIONS
| Compatibilitat de xarxa | 40 Gbps; 100 Gbps; 400 Gbps |
| Atenuació @ 1310NM | 0,36 dB/Km |
| Atenuació @ 1550 NM | 0,22 dB/Km |
| Pèrdua d'inserció | Menor o igual a 0,70 dB |
CONNEXIONS
| Cara A - Connector 1 | 12-STRAND MTP/MPO (FEMENINA) |
| Cara B - Connector 1 | 12-STRAND MTP/MPO (FEMENINA) |
| Endface polonès | APC |
Disseny compacte
Disseny d'articulació compacte, 1 connector MPO/MTP pot contenir 12 nuclis, fàcil de connectar i desmuntar.
Jaqueta exterior amb classificació Plenum
La jaqueta del cable té una classificació plena, opció ideal per a determinades normatives de construcció que requereixen material especialitzat per minimitzar els danys en cas d'incendi.

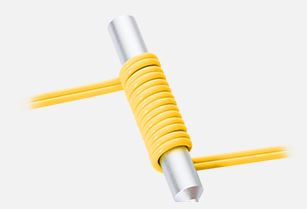

Radi insensible de flexió mínim de 10,0 mm
BIF mostra una gran resistència en situacions en què les fibres es fixen a les superfícies mitjançant subjecció, embolcall o grapat.
Coneix el teu equipament
Els 12-connectors MTP/MPO de fibra tenen aproximadament la mateixa mida que els connectors SC, però són 12 vegades més densos, la qual cosa allibera espai al bastidor per a altres cables. Els connectors APC estan inclinats per evitar que la llum infraroja que entri a la fibra reboti cap al làser. L'N390-05M-12-AP s'ha provat per a una pèrdua d'inserció baixa i una reflexió posterior en tots els connectors i pèrdues d'atenuació que compleixen o superen els estàndards actuals.
L'N390-05M-12-AP és de color groc per a la identificació instantània en un interruptor o un panell de connexions ple com un cable monomode. Els connectors de pestanya push/pull són fàcilment accessibles en entorns de centres de dades d'alta densitat i fan que el cable plug-and-play sigui fàcil d'instal·lar i treure amb una sola mà.
