Quina diferència hi ha entre els divisors PLC i FBT?
Se'ns demana citar divisors FBT per a desplegaments 1×16 i 1×32 almenys una vegada al mes. La conversa sol acabar de la mateixa manera. Expliquem per què no ho farem, el client va a un altre proveïdor, i sis mesos després ens torna a trucar preguntant-nos si podem substituir les unitats FBT perPLC.
La pregunta FBT versus PLC té una resposta senzilla que la majoria d'articles de comparació enterren a les llistes de funcions: utilitzeu FBT a 1×4 i per sota si necessiteu estalviar diners i el vostre desplegament és a l'interior. Utilitzeu PLC per a tota la resta. Els motius es redueixen a la física de fabricació que no es pot dissenyar.

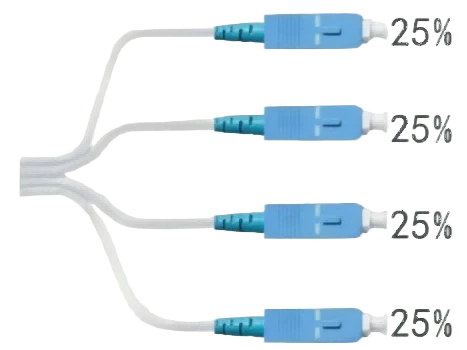

FBT Manufacturing colpeja un mur a 1×4
Els divisors FBT es fabriquen retorçant les fibres juntes, escalfant-les i estirant-les fins que la llum es divideix de la manera que vulgueu. Un tècnic mira la relació de sortida en-temps real i s'atura quan arriba a l'objectiu. Procés senzill. Les matèries primeres per a un FBT 1×2 costen menys d'un dòlar dels EUA en total. Fibres, tubs, adhesius, tot plegat. És per això que els preus de FBT es veuen tan bé als fulls de pressupost.
El problema és que el procés arriba a un màxim d'1 × 4 per sorteig.
Necessites 1×8? Cascada dues etapes 1×4. Necessites 1×32? Esteu mirant 31 punts de fusió dins d'un conjunt. Cada punt de fusió es manté unit amb epoxi. Cada punt de fusió afegeix pèrdua d'inserció. Cada punt de fusió és un lloc on el cicle tèrmic pot iniciar micro-esquerdes amb el pas del temps.
Hem vist el patró de fallada repetidament. Les unitats FBT es proveen bé al lliurament. Funcionen bé durant sis mesos, potser un any. Llavors comencen a aparèixer els tickets de problemes. La potència de sortida cau gradualment. Alguns ports pitjors que altres. Finalment algú mesura el divisor i troba que s'ha degradat. La xarxa funcionava en temps prestat sense que ningú ho sàpiga.
Els divisors de PLC no tenen aquest problema perquè no hi ha res a fer en cascada. Un PLC 1 × 32 és un únic xip amb guies d'ones modelades durant la fabricació de semiconductors. Un component, no un conjunt de segments de fibra fosa. El rendiment de fabricació supera el 95% en hòsties de sis-polzades. La consistència del lot es controla a nivell de procés, no per l'habilitat del tècnic durant la fusió manual.
El problema d'uniformitat que provoca queixes de servei
La uniformitat de port-a-port s'ignora a la majoria de comparacions d'especificacions, però afecta directament l'experiència dels subscriptors.
En un divisor FBT 1 × 4, la diferència de pèrdua d'inserció entre els millors i els pitjors ports pot arribar als 1,5 dB. Aquesta bretxa creix amb proporcions de divisió més altes perquè esteu apilant la variància de cada etapa en cascada. Alguns ports acaben molt pitjor que d'altres. En un desplegament PON, això significa que alguns subscriptors reben un servei pitjor que els seus veïns per motius que no tenen res a veure amb els seus cables de connexió o ONT.
Les referències tècniques xineses anomenen la variació d'uniformitat FBT un problema prou greu que afecta els càlculs de la distància de transmissió (baike.baidu.com). Els dissenyadors de xarxes han d'afegir marge per a l'assignació de ports en el pitjor-cas. Aquest marge surt del pressupost d'enllaços.
La uniformitat del PLC es manté per sota dels 0,8 dB fins i tot a 1 × 32 perquè la geometria de la guia d'ones està controlada litogràficament. Cada port veu el mateix camí òptic. No hi ha ports bons ni ports dolents dels quals preocupar-se.
La sensibilitat a la longitud d'ona mata les xarxes Triple-Play
Els divisors FBT són específics de longitud d'ona-. Els compres per a 850nm, 1310nm o 1550nm. El rendiment a altres longituds d'ona es degrada.
Les xarxes PON modernes no funcionen amb una sola longitud d'ona. GPON utilitza 1310 nm aigües amunt, 1490 nm aigües avall. Afegeix una superposició de vídeo a 1550 nm. Les futures actualitzacions a XGS-PON o 25G-PON afegeixen més longituds d'ona.
Fonts de la indústria xinesa anomenen la sensibilitat de la longitud d'ona FBT un "defecte fatal" per a desplegaments triple-(baike.baidu.com). El fraseig és dramàtic però exacte. Un divisor optimitzat per a 1310/1490 nm mostra una pèrdua addicional a 1550 nm que pot impulsar els serveis de vídeo fora d'una qualitat acceptable.
El PLC funciona a 1260-1650nm sense una sintonització específica de la longitud d'ona. Un dispositiu gestiona tot el que s'executa la vostra xarxa avui i tot el que podeu actualitzar més tard.
Si esteu construint una infraestructura destinada a durar deu anys, la flexibilitat de longitud d'ona no és opcional.
El rang de temperatura determina l'interior versus l'exterior
Els divisors de PLC especifiquen un rang de funcionament de -40 graus a +85 graus. L'FBT sol funcionar de -5 graus a +75 graus, de vegades reclama intervals més amplis en unitats premium.
La diferència d'especificacions importa menys que l'estabilitat del rendiment en aquest rang. La pèrdua d'inserció de FBT es desplaça amb la temperatura. La terminologia del sector l'anomena TDL, pèrdua depenent de la temperatura-. Un dispositiu que va provar bé en condicions de banc de 25 graus es comporta de manera diferent en un armari d'estiu que arriba a 60 graus.
Per a instal·lacions exteriors, per a desplegaments aeris, per a pedestals-a terra en llocs amb temps real, el PLC és obligatori. No recomanat. Obligatori.
Preus i TCO
Preu del mercat actual, aproximadament:
| Configuració | Mòdul PLC | Mòdul FBT |
|---|---|---|
| 1×2 | $12-15 | $8-12 |
| 1×4 | $15-20 | $12-18 |
| 1×8 | $20-28 | $20-30 |
| 1×16 | $35-45 | $45-60 |
| 1×32 | $55-70 | $80-120 |
A 1×4 i per sota, FBT estalvia un 20-40%. A 1×8, els preus convergeixen. A 1 × 16 i superior, el PLC és més barat perquè la cascada FBT es fa cara.
El cost unitari és un número. El cost total durant cinc anys és el nombre que importa.
Les taxes de fallada del camp FBT funcionen entre l'1 i el 2% en funció de les devolucions que processem i de les dades del sector que hem vist. Cada fallada significa una roda de camió. Els rotllos de camions costen entre 150 i 300 dòlars a la majoria dels mercats abans de comptar la unitat de reemplaçament. Multipliqui en un desplegament de qualsevol escala i les matemàtiques canvien ràpidament.
Corning engineering ha publicat el marc que fem servir amb els clients: el cost del divisor representa el 3-5% del cost total de la xarxa instal·lada. Estalviar entre un 1 i un 2% en aquest component escollint una fiabilitat més baixa posa en risc tota la inversió (corning.com).
Hem tingut clients que discuteixen amb nosaltres sobre això, han anat a comprar FBT a algú altre i han tornat divuit mesos després amb ganes de PLC. Els que escolten per primera vegada estalvien diners. Els que aprenen de la manera difícil gasten més.
Quan FBT té sentit
FBT no té valor. Té aplicacions.
- Aixetes de control que necessiten relacions asimètriques com 95:5 o 99:1. FBT pot aconseguir aquestes divisions personalitzades durant el procés de fusió. Les relacions asimètriques de PLC requereixen un redisseny de màscara.
- Desplegaments interiors de -ràtio baix en espais-controlats de temperatura. Un 1×2 o 1×4 en una sala de telecomunicacions-climàtica controlada no posa l'accent en les limitacions de FBT. L'estalvi de costos en aquestes ràtios és real.
- Sistemes heretats amb requisits específics de longitud d'ona. Algunes instal·lacions de RF-sobre-vidre més antigues necessiten separadors adaptats als equips existents.
Això és sobretot. Venem FBT per a aquestes aplicacions. Declinem citar FBT per a 1×8 o superior, per a desplegaments a l'aire lliure, per a xarxes triple-. Els maldecaps de la garantia no valen els ingressos.
Què verificar abans de fer una comanda a qualsevol proveïdor
Certificació
Prova de mostra
Documentació
Certificació Telcordia GR-1209-CORE i GR-1221-CORE. Sol·liciteu informes de proves reals. GR-1221 cobreix la qualificació de fiabilitat inclòs el cicle tèrmic. Els proveïdors que no poden aportar documentació tenen un motiu per no aportar documentació.
Prova de mostra abans del compromís de volum. Mesureu la pèrdua d'inserció i la pèrdua de retorn a 1310 nm i 1550 nm. Comproveu la uniformitat entre els ports. Inspeccioneu les cares-extrems del connector a 400x. Hem rebutjat proveïdors les mostres dels quals mostraven variacions fora de les especificacions, fins i tot quan els preus semblaven competitius.
Planificació del temps d'execució. PLC estàndard s'envia en dues o quatre setmanes de fabricants establerts. El treball personalitzat triga més temps. La cadena de subministrament es concentra a la província de Zhejiang, la qual cosa crea tant eficiència de costos com risc de concentració.
La versió curta
FBT funciona per a aplicacions 1×4 i inferiors, a l'interior, d'una sola longitud d'ona,-aplicacions sensibles als costos on accepteu un risc de manteniment més elevat.
El PLC funciona per a aplicacions 1×8 i superiors, exteriors, de llargada d'ona múltiple i de llarga-vida útil on la fiabilitat és important.
El límit 1×8 existeix perquè la física en cascada FBT fa que les proporcions més altes siguin poc pràctiques. Les limitacions de longitud d'ona i temperatura fan que FBT no sigui adequat per a la infraestructura PON moderna, independentment de la relació de divisió.
Tots dos els fabriquem a focc-fiber.com. Expliqueu-nos els requisits del vostre projecte i us recomanarem el que realment s'adapta, no el que mou més inventari.
