Mode únic vs fibra multimode: anàlisi de distància, velocitat i costos

Per a distàncies inferiors a 100 metres, la fibra multimode ofereix un 30-50% de costos totals d'enllaç inferiors, però el mode únic es converteix en l'opció econòmica quan els enllaços superen els 150 metres o quan es planifiquen velocitats de 400 G+.Aquesta troballa contraintuïtiva sorgeix d'una anàlisi detallada de les estratègies del centre de dades d'hiperescala, les especificacions IEEE i les migracions d'empreses-reals. L'equip d'enginyeria de Meta va descobrir que els costos de cable més baixos del mode únic i les capacitats de prova de futur-s'ofereixen realmentmenor cost total de propietatque multimode per als seus desplegaments de centres de dades 100G. El factor de decisió crític no és el preu de la fibra o del transceptor de manera aïllada-és entendre on es troba el punt d'encreuament del cost total del sistema.

La indústria de la fibra òptica està experimentant un canvi fonamental. LightCounting ho informaEls transceptors de mode únic 100G-800G representen ara el 60% del volum total del mercat de transceptors, impulsat pel poder adquisitiu hiperescler que ha col·lapsat la prima de preu històrica. Mentrestant, el multimode continua consolidat per a aplicacions d'-abast curt, amb les dades de Corning que mostrenEl 95% dels canals OM3 desplegats operen a menys de 100 metres. Aquesta anàlisi proporciona als gestors de compres i als enginyers de xarxa les dades tècniques, els models de costos i els marcs de decisió necessaris per optimitzar la selecció de fibra per als seus escenaris de desplegament específics.

Per què el preu del cable només explica la meitat de la història

La saviesa convencional que "el multimode és més barat" s'inverteix quan s'examinen els preus reals del mercat. Els costos de la fibra bruta revelen una realitat sorprenent:La fibra OS2 de mode únic costa entre 0,06 i 0,10 dòlars per metre enfront de 0,25-0,32 dòlars per metre per a l'OM4 multimode-un 60-70% premium per a cable multimode. Aquest diferencial de preu existeix perquè el nucli d'índex-graduat del multimode requereix una fabricació més complexa que el disseny d'índex de pas del mode únic.

On el multimode recupera el seu avantatge de cost és en el preu del transceptor. El mercat actual (gener de 2025) mostra diferències significatives:

Per a un enllaç de 100G a 50 metres, el càlcul complet revela: el camí multimode costa aproximadament$115(òptica + cable) versus$217per al mode únic-un clar avantatge multimode. Tanmateix, a 150 metres, aquesta bretxa es redueix a només 74 dòlars, i més enllà dels 200 metres, el multimode es fa físicament impossible per a 100G mentre que el mode únic continua sense problemes.

ElEl punt d'encreuament es produeix entre 200 i 250 metresper a aplicacions de 100 Gbps. Les organitzacions han de calcular la seva distribució específica de longitud d'enllaç abans de prendre decisions de contractació.

Límits de distància IEEE 802.3 que tots els enginyers haurien de conèixer

Els estàndards IEEE 802.3 defineixen límits físics durs que limiten la selecció de fibra. Entendre aquestes especificacions evita costosos errors de desplegament.

Distàncies màximes de fibra multimode per grau

*N/S=No s'admet. OM4 pot aconseguir 550 m a 10 G amb fibra optimitzada segons l'especificació ampliada de TIA.

L'amplada de banda modal (EMB) determina directament aquests límits. OM32.000 MHz·kmLa qualificació restringeix 10G a 300 metres, mentre que l'OM44.700 MHz·kms'estén fins a 400-550 metres. La física no es pot eludir: la superació d'aquestes distàncies provoca errors de bits i fallades d'enllaç independentment de la qualitat de l'equip.

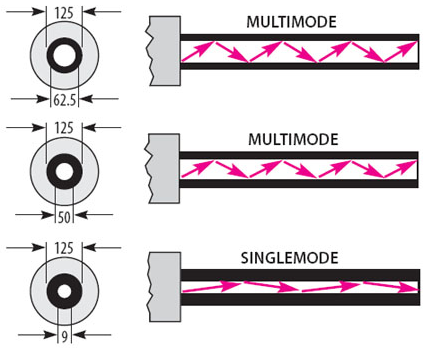

El mode únic elimina completament la dispersió modal. Una única planta de fibra OS2 admet velocitats d'1G a 400G només amb canvis de transceptor:

Aquesta capacitat de "desplegar una vegada, actualitzar l'electrònica" explica per què Meta, Google i AWS s'han estandarditzat en mode únic per a la infraestructura de la capa-de la columna vertebral.

El cost total de propietat revela la veritable economia

Una anàlisi adequada del TCO ha de tenir en compte els costos d'instal·lació, els cicles d'actualització i la despesa oculta de la substitució de la fibra a les instal·lacions ocupades. Les dades-reals del món demostren com els estalvis inicials poden convertir-se en passius-a llarg termini.

Escenari: planificació del desplegament empresarial de 200 enllaços, migració 10G→100G

Per a aquest escenari amb tirades curtes i consistents, s'ofereix multimode21.480 € d'estalvi. Tanmateix, aquesta anàlisi assumeix que la substitució de fibra zero-és una hipòtesi arriscada donat els canvis de les instal·lacions en horitzons de diversos-anys.

El multiplicador de costos ocults: substitució de fibra en instal·lacions ocupades

Quan el 15-20% dels enllaços requereixen una actualització a causa de les limitacions de distància o l'ampliació de les instal·lacions, l'economia s'inverteix dràsticament. Costos de substitució de fibra en instal·lacions ocupades40-75 € el metre-3-4× el cost de la instal·lació de la nova construcció. Si només 40 d'aquests 200 enllaços requereixen substitució a una longitud mitjana de 120 metres:

Aquest factor únic impulsa el TCO multimode de 5 anys€55,800, fent modes únics€48,480l'opció econòmica alhora que ofereix una capacitat d'actualització de 400G+.

Recomanacions a escala del centre de dades

• Petits centres de dades (<500 servers): OM4 multimode normalment òptim. Els recorreguts més curts de menys de 100 m, els recomptes de transceptors més baixos augmenten el mode premium i les velocitats 10G-25G són suficients per a la majoria d'aplicacions.
• Centres de dades mitjans (500-5.000 servidors): cal una avaluació-cas per-cas. Les distàncies mixtes exigeixen l'anàlisi de la distribució d'enllaços específics. Si els enllaços de la columna vertebral superen els 150 m, el mode únic per a la capa de columna vertebral amb multimode per a l'accés té sentit econòmic.
• Large data centers (>5.000 servidors): Es prefereix el mode únic. Distàncies més llargues entre els interruptors de columna i fulles, 100 G-velocitats estàndard de 400 G i la seguretat-de futur és crítica. Els hiperescaladors han adoptat universalment aquest enfocament: l'anàlisi del cost total de l'enllaç de Meta va demostrar que el mode únic era realment més barat a 100G quan es calculaven tots els components.

Coneixement privilegiat dels enginyers de xarxes en el camp

Les discussions del fòrum revelen consideracions pràctiques que poques vegades apareixen a la documentació del proveïdor. Aquestes estadístiques provenen d'enginyers que resolen problemes amb desplegaments reals.

Les estratègies d'hiperescala revelen la direcció de la indústria

Meta, Google, Microsoft i AWS operen conjuntament la infraestructura a escales que proporcionen visibilitat de les estratègies de fibra òptimes anys abans de l'adopció de l'empresa.

Decisió de migració 100G de Meta

L'equip d'enginyeria de Meta va realitzar una anàlisi exhaustiva del cost total de l'enllaç comparant tres escenaris a 100 Gbps: multimode paral·lel, mode únic paral·lel i mode únic dúplex. La seva conclusió va desafiar la saviesa convencional:El cost total de l'enllaç en mode únic (fibra + panells de connexió + transceptors) va ser més baixmalgrat els preus més elevats del transceptor. Menys fils de fibra i panells de connexió compensen la prima del transceptor. Posteriorment, van aportar l'especificació CWDM4-OCP al projecte Open Compute, amb paràmetres relaxats (abast de 500 m en lloc de 2 km, pressupost d'enllaç de 3,5 dB en lloc de 5 dB) optimitzat per a l'economia del centre de dades.

Meta ara opera 24 campus de centres de dades amb 94 instal·lacions individuals per un total de 48 milions de peus quadrats. La seva topologia F16 amb commutadors Minipack admet connectivitat flexible 100G/200G/400G, amb òptica FR4 LITE optimitzada per a enllaços de fibra de fins a 500 m.

La innovació de fibra-de nucli buit de Microsoft

Microsoft s'ha desplegat1.280 quilòmetres de fibra de nucli buit-transportant trànsit de producció. La llum viatja a través d'un nucli d'aire en lloc de vidre, aconseguint33% menor latènciai velocitats de transmissió un 45% més ràpides. Per a les càrregues de treball de formació d'IA sensibles a la latència-i aplicacions financeres, aquesta tecnologia-abans considerada experimental-ara està preparada per a la producció-per a les organitzacions que vulguin invertir en una-infraestructura d'avantguarda.

El seu estudi de cas empresarial de la seu de Puget Sound demostra un ROI pràctic: desplegar la seva pròpia xarxa òptica lliuradaEstalvi anual de ~2 milions de dòlarsenfront de l'arrendament, amb recuperació de la inversió en menys de dos anys i temps d'aprovisionament reduït de mesos a un dia.

Enfocament de commutació de circuits òptics de Google

La xarxa Júpiter de Google ofereix13 petabits/segon d'amplada de banda de biseccióutilitzant la commutació de circuits òptics basat en MEMS-que mapeja l'entrada a les fibres de sortida de manera dinàmica. Això crea topologies lògiques arbitràries sense sobrecàrrega d'encaminament de paquets, la qual cosa permet generacions de xarxa incrementals i actualitzacions de velocitat sense problemes sense tornar a cablejar. El seu enfocament demostra que per construir teixits a-escala, la commutació òptica definida per programari-ofereix una flexibilitat que les topologies de fibra fixa no poden igualar.

L'escala d'AWS revela complexitats ocultes

AWS funciona9 milions de quilòmetres de cablejat de fibra òptica-suficient per estirar-se de la Terra a la Lluna i tornar 11 vegades. El seu centre de dades d'IA més gran conté100,000+ connexions de fibraen un únic edifici. A aquesta escala, AWS va passar de l'òptica de productes bàsics a dissenys-especificats personalitzats, definint ara els seus propis estàndards per als venedors en lloc d'adoptar especificacions-de tota la indústria. Utilitzen 400G-DR{4+ per a connexions internes de curt-abast i 400G-LR4 per a la connectivitat d'ISP extern, i han posat fibra de nucli buit-en producció per a aplicacions-sensibles a la latència.

La transició 400G/800G i la pregunta de supervivència del multimode

La indústria està migrant ràpidament cap a 400G, amb 800G i 1.6T a l'horitzó. Comprendre com afecta aquesta transició a la selecció de fibra és fonamental per a les decisions de compra amb horitzons multi-anyuals.

El multimode 400G continua sent viable-dins d'uns límits estrictes

IEEE 802.3cm (2020) va estandarditzar dues opcions multimode 400G:

• 400GBASE-SR8: 8 parells de fibres, longitud d'ona única (850 nm), arriba als 70 m en OM3 i 100 m en OM4/OM5
• 400GBASE-SR4.2: 4 parells de fibres, de doble longitud d'ona (850/910 nm), arriba als 100 m en OM4 i 150 m en OM5 mitjançant SWDM

Per als interruptors-de-principals de bastidor i connexions de servidor de menys de 100 metres, aquests estàndards conserven els avantatges de costos del multimode. El transceptor 400G SR8 a$219versus el mode únic DR4 a$549representa un estalvi important a escala.

El mode únic domina més enllà del curt abast

Per a qualsevol desplegament de 400G amb enllaços que superin els 100-150 metres, el mode únic esdevé obligatori. L'estàndard 400GBASE-DR4 proporciona500 m d'abast amb fibra dúplex monomode-suficient per a la majoria de connexions de la capa principal del centre de dades-. Es mostren les dades de LightCountingCreixement del 40% en els enviaments de transceptors 400G/800G el 2024, amb transceptors 800G experimentantAugment del 100%-interanual-interanual.

La infraestructura d'IA accelera l'adopció del mode únic

Els clústers de formació d'IA creen patrons de trànsit a l'est-oest sense precedents que subratllen les arquitectures de xarxa tradicionals. Les connexions NDR InfiniBand de NVIDIA utilitzen transceptors 400/800G SR4/SR8 i DR4/DR8, amb cada GPU que requereix sis transceptors connectables que consumeixen aproximadament 30 W cadascun. Els requisits de densitat d'amplada de banda-400 Gbps per connexió GPU, 3,2 Tbps per servidor de 8 GPU-favoreix el producte de distància més gran del mode únic-.

Les projeccions dels analistes de la indústria suggereixen que el 2027,més del 70% de les connexions de centres de dades d'IA utilitzaran sistemes híbrids MTP o MTP-LC, amb fibra monomode com a estàndard per a qualsevol connexió més enllà de la part superior-del-rack.

Marc de decisió de contractació i errors comuns a evitar

L'adquisició eficaç de fibra requereix una avaluació sistemàtica en lloc d'optar per defecte a les opcions històriques.

Procés de selecció de tres-passos

Errors crítics de contractació que augmenten els costos totals

• Càlcul del cost del cable sense costos del transceptor: Els transceptors solen representar el 60-80% dels costos totals d'enllaç a 40G i superiors
• Suposant que totes les tirades quedaran curtes: Les reorganitzacions de les instal·lacions, les reubicacions d'equips i les ampliacions de capacitat amplien regularment els requisits d'enllaç
• Especificant OM1/OM2 per a qualsevol instal·lació nova: Aquests graus de fibra heretats no poden suportar 10G més enllà dels 82 metres; especifiqueu sempre OM3 mínim, preferiblement OM4
• Barreja de connectors APC i UPC: els connectors verd (APC) i blau (UPC) no són intercanviables; la barreja provoca una gran pèrdua d'inserció i danys físics
• Saltar la inspecció abans de la prova: La contaminació provoca el 80% de les avaries; sempre netejar i inspeccionar abans de les proves d'acceptació

Requisits de prova i acceptació

TIA-568.3-D requereix proves de nivell 1 (conjunt de proves de pèrdua òptica) per a la certificació. Especifiqueu la pèrdua màxima del connector0,75 dB per parell aparellati pèrdua màxima d'empalmament de0,1 dB per a empalmes de fusió. Per a la infraestructura crítica, requereix proves de nivell 2 (OTDR) per caracteritzar esdeveniments individuals i verificar la qualitat de l'empalmament. Exigir proves OTDR bidireccionals i traces documentades per a tots els enllaços.

Conclusió: l'elecció correcta depèn del vostre context específic

La decisió monomode versus multimode desafia les respostes universals. Per als centres de dades amb tirades coherents inferiors a-100 m, desplegaments de ToR i projectes-limitats de pressupost sense requisits de 400G a-a curt termini, l'OM4 multimode ofereix costos totals més baixos. Per a les xarxes troncals del campus, les connexions entre-edificis, els centres de dades a gran escala i qualsevol planificació de desplegament per a velocitats de 400 G, OS2 en mode únic ofereix una millor economia i elimina les limitacions d'actualització futures.

Tres coneixements clau haurien de guiar les decisions de contractació: en primer lloc,El cable de fibra és el component de menor cost-El cable monomode és en realitat un 60-70% més barat que el multimode, amb els transceptors que generen la diferència de cost total. En segon lloc,el punt d'encreuament es produeix al voltant dels 200-250 metresper a desplegaments de 100G, més enllà dels quals el mode únic esdevé tant tècnicament requerit com econòmicament superior. Tercer,la substitució de fibra a les instal·lacions ocupades costa entre 3 i 4 vegades més que la nova instal·lació-Qualsevol risc de re-cablatge futur fa que el càlcul cap a la capacitat de prova futura-del mode únic.

La trajectòria de la indústria és clara: els hiperescaladors s'han estandarditzat en mode únic per a la infraestructura de la columna vertebral, els transceptors de mode únic 100G-800G representen ara el 60% del volum del mercat i els requisits del centre de dades d'IA acceleren aquesta transició. Les organitzacions que fan inversions en fibra avui haurien de valorar les seves decisions en conseqüència, reconeixent que la propera dècada probablement veuran requisits d'ample de banda que fan que el 400G actual sembli modest.
