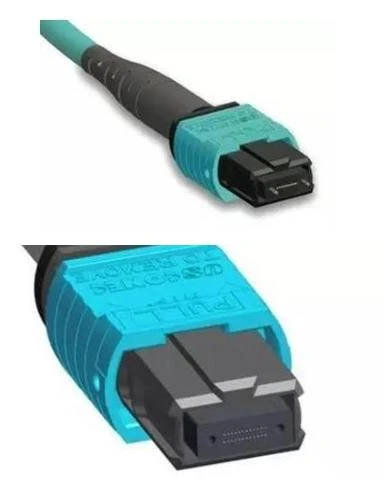

Connectors de fibra òptica tipus MPO/MTP
Actualment s'utilitzen habitualment connectors de fibra òptica-d'alta densitat que admeten més de dos nuclis de fibra òptica en un únic connector, i els connectors MPO/MTP de 12 nuclis són el tipus més comú.
S'utilitza principalment en centres de dades per a la terminació de cables de fibra òptica, que admet canals de fibra de 40G (12 nuclis) i 100G (24 nuclis).
Els connectors MPO/MTP es presenten en dos tipus: els amb pins de guia (mascle) i els sense (femella).
Els connectors MTP són una versió actualitzada dels connectors MPO, que ofereixen un millor rendiment de transmissió, menors pèrdues i una major tolerància a la densitat de fibra. Els connectors MPO/MTP no es poden acabar de camp-; fins i tot amb els fabricants que desenvolupen mètodes de-fabricació de camp, ja no són adequats per a un ús generalitzat.
Connector de fibra òptica tipus BFOC
L'aspecte és molt semblant al connector ST, i el mètode d'ajust-snap{0}}és exactament el mateix. L'única diferència és que el nucli de ceràmica és lleugerament més curt que el connector ST. S'utilitza generalment en equips de xarxa Ethernet industrials, com ara commutadors industrials o microcontroladors (aquest tipus de connector s'utilitza habitualment en equips industrials-fabricats alemanys).
Connector de fibra òptica DIN47256
Aquest és un connector desenvolupat a Alemanya. El pin i la màniga d'acoblament d'aquest connector tenen les mateixes dimensions estructurals que el tipus FC, i la cara de l'extrem es tracta amb mòlta de PC. En comparació amb el connector de tipus FC, la seva estructura és més complexa, amb una molla de control-de pressió a l'estructura metàl·lica interna per evitar danys a la cara extrema a causa d'una pressió d'acoblament excessiva. A més, aquest connector té una precisió mecànica més alta, el que resulta en una menor pèrdua d'inserció.
Connector tipus FDDI
FDDI s'utilitza principalment en sistemes de fibra òptica{0}}duplex complet. Els backbones FDDI i el bus de testimoni IEEE 802.4 s'ajusten a l'especificació ANSI 3T95 FDDI PMD.
Connector tipus MU
El connector MU (Miniature Unit Coupling), desenvolupat per NTT, és el connector de fibra òptica d'un sol -nucli més petit del món, basat en el connector de tipus SC més utilitzat. Aquest connector inclou una funda d'1,25 mm de diàmetre i un mecanisme d'auto-retenció, que permet una instal·lació d'alta-densitat. Utilitzant la funda d'1,25 mm de diàmetre de la MU, NTT ha desenvolupat una sèrie de connectors MU. Aquests inclouen connectors tipus endoll-per a connexions de cable de fibra òptica (sèrie MU-A); connectors de la placa posterior amb un mecanisme d'auto{10}}retenció (sèrie MU-B); i endolls simplificats per connectar mòduls i endolls LD/PD (sèrie MU-SR). Amb el ràpid desenvolupament de les xarxes de fibra òptica cap a una major amplada de banda i capacitat, i l'aplicació generalitzada de la tecnologia DWDM, la demanda de connectors de tipus MU-també creixerà ràpidament.
L'aplicació generalitzada de la tecnologia DWDM també comportarà un ràpid augment de la demanda de connectors de tipus MU{0}}.
Connector bicònic
El producte més representatiu d'aquest tipus de connector de fibra òptica va ser desenvolupat per Bell Labs als Estats Units. Consta de dos taps cilíndrics-moldejats de precisió amb extrems troncocònics i un conjunt d'acoblament que conté una funda de plàstic doble-cònica a l'interior.
Connector de fibra òptica SMA
Els connectors SMA s'utilitzen en aplicacions específiques dins dels sistemes de comunicació de fibra òptica, com ara equips de prova, xarxes de dades, instruments militars i equips mèdics. Els connectors SMA utilitzen principalment dos tipus diferents de virolles: ceràmica i metàl·lica.
Connector de fibra òptica tipus D4
El connector D4 és un tipus de connector més antic amb un anell de posicionament i una molla de control de pressió per evitar danys a la cara de l'extrem per una pressió d'acoblament excessiva, el que resulta en un desgast inferior. El diàmetre del pin és de 2,0 mm. El cos del connector de crimpat D4 està fet de llautó-níquel i està disponible amb mànigues d'extrem de diversos colors.
Connector de fibra òptica E2000
El connector de fibra òptica E2000 disposa d'un mecanisme de bloqueig push-per una fàcil instal·lació. La seva carcassa està feta de plàstic d'enginyeria, facilitant una instal·lació densa. El connector, que s'utilitza principalment per a fibra-mode únic, inclou una coberta antipols.
Connector de fibra òptica OPTI-JAKC
El connector de fibra òptica OPTI-JACK és un tipus de connector de fibra òptica (SFF). El connector de fibra òptica OPTI-JACK es va utilitzar per primera vegada en fibra-a-a-aplicacions d'escriptori.
Connector de fibra òptica VF45
El connector de fibra òptica VF-45, també conegut com a connector SG (segons TIA/EIA-604-7), va ser introduït per 3M a finals de la dècada de 1990. Permet connexions de senyal òptica sense una virola i, en general, es prefereix per al seu ús en xarxes òptiques a l'extrem receptor.
LX5
LX.5 és un connector de fibra òptica Small Outline (SFF) especialment robust dissenyat específicament per satisfer els requisits de camp de la indústria de la televisió per cable.
A l'etiquetatge dels connectors de cua, sovint veiem "FC/PC", "SC/PC", etc., que tenen els significats següents:
La part abans de la "/" indica el tipus de connector de la cua.
La part després de la "/" indica el procés de fabricació de la secció transversal-del connector de fibra òptica, és a dir, el mètode de polit.
"SC" indica que el tipus de connector de cua és SC, i "PC" indica el procés de fabricació de la secció transversal-del connector de fibra òptica, sent PC el més comú.
